单导发热电缆

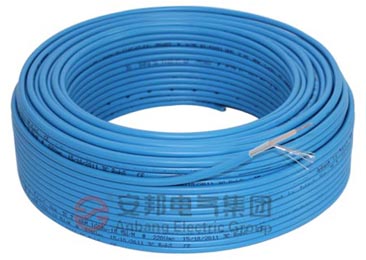

TXLP/1R单导发热电缆
产品名称:TXLP/1R单导发热电缆
产品型号:TXLP系列单导发热电缆
产品价格:电议
商标品牌:安邦
产品认证:CE RoHs
主要用途:防冻保温、电地暖、辐射采暖
详细说明

    发热电缆俗称为地热电缆

    随着经济水平的不断提高,人们对于生活水平的要求也越来越高,发热电缆的出现也成了一种必然趋势,发热电缆可分为单导发热电缆和双导发热电缆两种。单导发热电缆线内部只有一根发热芯,发热电缆线本身不成回路,在接线时,发热电缆线两端都需要与供电电源相联接,所以在铺设时需要考虑将电缆尾部拉导接线处,可是在很多情况下是很难达到这种要求的。

单导发热电缆详图

发热电缆的工作原理:
    发热电缆内芯由冷线热线组成,外面由绝缘层、接地、屏蔽层和外护套组成,发热电缆通电后,热线发热,并在40~60℃的温度间运行,埋设在填充层内的发热电缆,将热能通过热传导(对流)的方式和发出的8-13um的远红外线辐射方式传给受热体。
发热电缆地面辐射供暖系统的组成及工作原理:
供电线路→变压器→低压配电装置→分户电度表→温控器→发热电缆→通过地板向室内辐射热量。
  a. 以电力为能源;
  b. 以发热电缆作为发热体;
    c. 发热电缆热传导机理。



基本性能:
    1、外径尺寸:6.5mm
    2、供电电压:220V(电压可定制)
    3、线性功率:18.5W/m
    4、冷线长度:2.25m
    5、最大表面工作温度:65℃



单导发热电缆结构:

单导发热电缆结构图


    1、芯线(金属发热丝):芯线为金属合金丝组成,线性额定功率为18点5瓦特每米。
    2、绝缘层:安邦发热电缆耐高温绝缘层采用双层绝缘结构,绝缘层的质量好坏直接影响到发热电缆的使用寿命,安邦耐高温发热电缆绝缘层通过反复试验,在140℃高温下耐高温层不变形、不萎缩。
    3、接地线:接地线由8根直径为0.4mm的镀锡铜芯线组成。8根镀锡铜芯线面积为1.0048m㎡,符合国际电工委员会IEC800规定的接地线不得小于1m㎡的规定。
    4、金属屏蔽层:发热电缆使用过程中,由于电流的作用,会在发热电缆周围形成电磁场,电磁场超过100微特斯拉就会对人体健康及其它电器产生影响。通过金属屏蔽层的有效保护,把电磁场控制在线芯内,使之不能向外扩散,再由接地线将电磁场引入大地,使发热电缆与大地形成等电位。通过测试,安邦电地暖产程的电场强度值是国家安全范围内的1/1000(国家规定的电场强度是4000伏/m,安邦发热电缆实测数据为4伏/m);磁感应强度值最高为13%,最低6%(国家规定的磁感应强度是100维特斯拉,实测数据为最高13维特斯拉),最低6维特斯拉)。远远低于国家标准,高于国家安全规范,对人体无害,可放心使用。
    5、外护套(pvc):外护套为优质PVC料。PVC具有很好的防腐蚀、防酸碱、抗老化作用,并且100%防水。


单导发热电缆相关技术数据:
    1、发热电缆的直径:根据国家质量监督检验检疫总局和国家标准化管理委员会于2007年发布《GB/T20841—2007IEC 60800:1992额定电压300/500V生活设施加热和防结冰用加热电缆》规定,发热电缆直径不得小于6mm,安邦发热电缆的直径为6.5±0.3mm,高于国家标准规定。
    2、发热电缆的线性功率─18.5W/m
    3、隐式接头:安邦的焊接方法是将发热丝与冷引线溶为一体,解决了冷热交替而带来的膨胀和接触不良,能确保发热电缆冷引线、发热丝平滑焊接过渡,使发热电缆一气呵成,不留瑕疵;能确保发热电缆使用的可靠性、安全性、防水及抗机械外力破坏。确保发热电缆的使用寿命。
    4、发热电缆的标识:根据国家质量监督检验检疫总局和国家标准化管理委员会于2007年发布《GB/T20841─2007/IEC 60800:1992额定电压300/500V生活设施加热和防结冰用加热电缆》规定发热电缆表面标志字迹清楚,容易辨认、耐擦。“安邦”发热电缆在冷热接头处,用喷码的方式准确标识在发热电缆上,给地暖施工与检验带来极大的方便。



主要使用范围:
    1、室内应用民用住宅(楼房、平房、别墅)供暖系统。
    2、公用建筑(写字楼、医疗机构、洗浴广场、健身房等) 供暖系统。
    3、特殊用途 畜牧业养殖保温、(厂房、花房、蔬菜大棚、恒温育雏室等)建筑保温系统。
    4、室外应用 室外道路融雪、土壤加热、、天沟融雪、管道伴热保温、屋顶、楼梯、飞机跑道室外各类管路、线缆、储罐等工业装置的防冻、防凝、保温。



* 17W/m单导发热电缆型号及相关参数列表:【不可裁(pvc)】
专用
电缆型号
功率(W)
标准长度(M)
每米功率(W/M)
总电阻值(Ω)
ABV01173100
TXLP/1/17
3100
182
17
15.6
ABV01172800
TXLP/1/17
2800
165
17
17.3
ABV01172600
TXLP/1/17
2600
153
17
18.6
ABV01172400
TXLP/1/17
2400
141
17
20.2
ABV01172200
TXLP/1/17
2200
129
17
22
ABV01172000
TXLP/1/17
2000
118
17
24.2
ABV01171750
TXLP/1/17
1750
103
17
27.7
ABV01171600
TXLP/1/17
1600
94
17
30.3
ABV01171400
TXLP/1/17
1400
82
17
34.6
ABV01171250
TXLP/1/17
1250
74
17
38.7
ABV01171000
TXLP/1/17
1000
59
17
48.4
ABV01170850
TXLP/1/17
850
50
17
56.9
ABV01170700
TXLP/1/17
700
41
17
69.1
ABV01170600
TXLP/1/17
600
35
17
80.7
ABV01170500
TXLP/1/17
500
29
17
96.8
ABV01170400
TXLP/1/17
400
24
17
121
ABV01170300
TXLP/1/17
300
18
17
161.3
ABV01130200
TXLP/1/13
200
15.4
13
242
注:安邦发热电缆设计电压为:220V,标准长度为发热区尺寸,导线尺寸为2.25M,印字参见示例3100W。
示例:ANBANG LS TXLP/1 Nom 15.6 ohm 3100 w - 17w/m @ 220VAC 06/12/2011 3C.Rohs.CE

* 18.5W/m单导发热电缆型号及相关参数列表:【不可裁(pvc)】
专用号
电缆型号
功率(W)
标准长度(M)
每米功率(W/M)
总电阻值(Ω)
ABV01183150
TXLP/1/18
3150
170
18.5
15.4
ABV01183000
TXLP/1/18
3000
162
18.5
16.1
ABV01182800
TXLP/1/18
2800
151
18.5
17.3
ABV01182600
TXLP/1/18
2600
141
18.5
18.6
ABV01182400
TXLP/1/18
2400
130
18.5
20.2
ABV01182200
TXLP/1/18
2200
119
18.5
22
ABV01182000
TXLP/1/18
2000
108
18.5
24.2
ABV01181760
TXLP/1/18
1760
95
18.5
27.5
ABV01181600
TXLP/1/18
1600
86
18.5
30.3
ABV01181400
TXLP/1/18
1400
76
18.5
34.6
ABV01181200
TXLP/1/18
1200
65
18.5
40.3
ABV01181000
TXLP/1/18
1000
54
18.5
48.4
ABV01180850
TXLP/1/18
850
46
18.5
56.9
ABV01180700
TXLP/1/18
700
38
18.5
69.1
ABV01180600
TXLP/1/18
600
32
18.5
80.7
ABV01180500
TXLP/1/18
500
27
18.5
96.8
ABV01180400
TXLP/1/18
400
22
18.5
121
ABV01180300
TXLP/1/18
300
16
18.5
161.3
注:安邦发热电缆设计电压为:220V,标准长度为发热区尺寸,导线尺寸为2.25M,印字参见示例3150W。
示例:ANBANG LS TXLP/1 Nom 15.4 ohm 3150 w - 18.5w/m @ 220VAC 06/12/2011 3C.Rohs.CE
